کابل برق

انواع کابل برق :

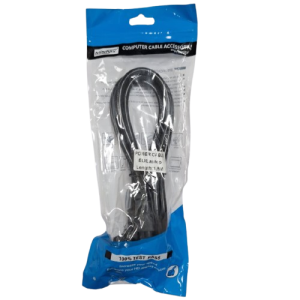

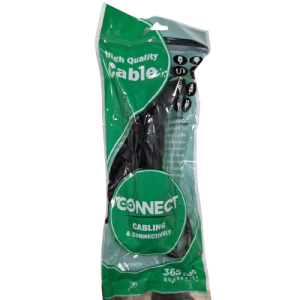

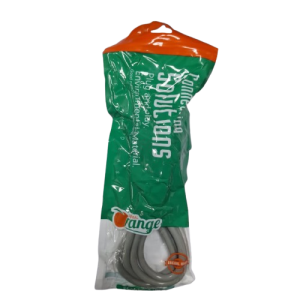

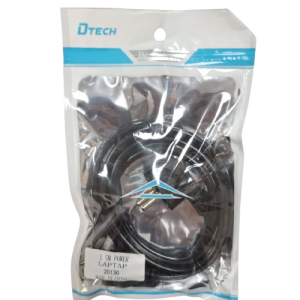

کابل برق لپ تاپ (Adapter Power Cable) 💻
این کابل، بخشی از آداپتور (شارژر) لپ تاپ است.
کاربرد: اتصال آداپتور لپ تاپ (بخش مستطیلی یا مربعی) به پریز برق شهری.
نوع کانکتور رایج:
C5 (سه‌پین معروف به “میکی ماوس” یا “شبدر”): پرکاربردترین نوع برای اکثر آداپتورهای لپ تاپ.
C7 (دوپین معروف به “فیگور ۸”): برای برخی آداپتورهای کوچک‌تر.

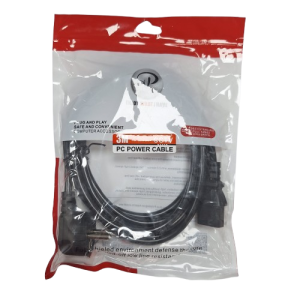

کابل برق پاور کیس (Power Supply Cable – C13) 🖥️
رایج‌ترین کابل برق برای دستگاه‌های کامپیوتری و الکترونیکی بزرگ.
کاربرد: اتصال منبع تغذیه (Power Supply Unit – PSU) درون کیس کامپیوتر به پریز برق. همچنین برای اتصال مانیتورها، چاپگرها و برخی پروژکتورها نیز استفاده می‌شود.
نوع کانکتور: IEC C13 (سه پین مثلثی شکل). این کابل از یک طرف به پریز برق و از طرف دیگر به پورت C14 روی دستگاه متصل می‌شود.
نکته مهم: به دلیل اهمیت ایمنی، این کابل باید از کیفیت و آمپراژ (جریان) مناسب (معمولاً ۱۰ آمپر یا بالاتر) برای تحمل بار پاور کامپیوتر برخوردار باشد.

کابل برق یو پی اس (UPS Power Cable / Back-to-Back C13) 🔋
این کابل در واقع همان نوع C13 است، اما با کاربرد خاص در سیستم‌های برق پشتیبان.
کاربرد: اتصال دستگاه‌ها (مانند کیس کامپیوتر یا مانیتور) به پریزهای خروجی روی دستگاه UPS (منبع تغذیه بدون وقفه).
نوع کانکتور: معمولاً از کابل‌های Back-to-Back استفاده می‌شود (C14 نری به C13 مادگی) که در بخش زیر توضیح داده شده است.

کابل برق گرافیک (VGA/PCIe Power Cable) 📈
این کابل‌ها داخلی هستند و برق مورد نیاز قطعات پرمصرف داخل کیس، به‌ویژه کارت گرافیک (GPU)، را تأمین می‌کنند.
کاربرد: تأمین مستقیم برق از پاور کیس (PSU) به کارت گرافیک (PCIe) و مادربرد.
نوع کانکتور :
PCIe ۶ پین یا ۸ پین: برای کارت‌های گرافیک حرفه‌ای و پرمصرف.
کابل ۲۴ پین و ۸ پین (EPS): برای اتصال به مادربرد.
توضیح: این کابل‌ها معمولاً همراه با پاور فروخته می‌شوند و نباید با کابل برق خارجی (C13) اشتباه گرفته شوند.

کابل برق دو شاخ (Two-Prong Power Cable) 🔌
منظور از این کابل، دو نوع رایج اتصال برق است:
C7 (دو پین): کابل‌های C7 که دارای دو سوراخ هستند و به نام “فیگور ۸” شناخته می‌شوند.
دو شاخه معمولی: کابل‌هایی که مستقیماً به پریزهای دو شاخه ایرانی یا اروپایی (EU Plug) متصل می‌شوند و اغلب برای شارژر گوشی یا لوازم خانگی کوچک استفاده می‌شوند.

کابل بک تو بک (Back-to-Back Cable) 🔌↔️🔌
این اصطلاح برای کابل‌هایی استفاده می‌شود که دو طرف آن دارای کانکتورهای نری (Male) یا ترکیبی از نری و مادگی خاص هستند.
کاربرد رایج در برق: در سیستم‌های UPS و داکینگ استیشن‌ها.
مثال (UPS): کابل C14 (نری) در یک سر و C13 (مادگی) در سر دیگر. این کابل دستگاه را به پورت خروجی C13 روی UPS وصل می‌کند.
کابل شبکه (کراس): در شبکه هم کابل‌های خاصی وجود دارند که به صورت Back-to-Back سیم‌کشی شده‌اند.
